为什么要使用限流式保护器

应急部消防救援局统计，在造成电气火灾事故的原因中，为主要的当为末端线路短路，在电气火灾事故中占比高达70%以上。如何效预防末端线路短路引发的电气火灾事故？

黑龙江七台河电气防火限流保护器源头厂家供应黑龙江七台河电气防火限流保护器源头厂家

现阶段为常见的短路保护产品为断路器和熔断器。220V末端用电回路中，由于安装有断路器和熔断器，如果发生短路故障，将通过断路器电磁脱扣或熔断器熔断的进行保护，分断短路电流速度为ms级。而短路电流很大，短路点能量的迅速会产生电弧火花，在易燃易爆或部分重要供电的存在隐患。

3）微秒级限流保护，25kA运行短路能力在故障电流上升到设定值后的5us时间内保护；供应黑龙江七台河电气防火限流保护器源头厂家

《GB51348-2019民用建筑电气设计》以及多个地方中提到，需要在重要负荷、危险场所、电动车充电等使用限流式保护器。

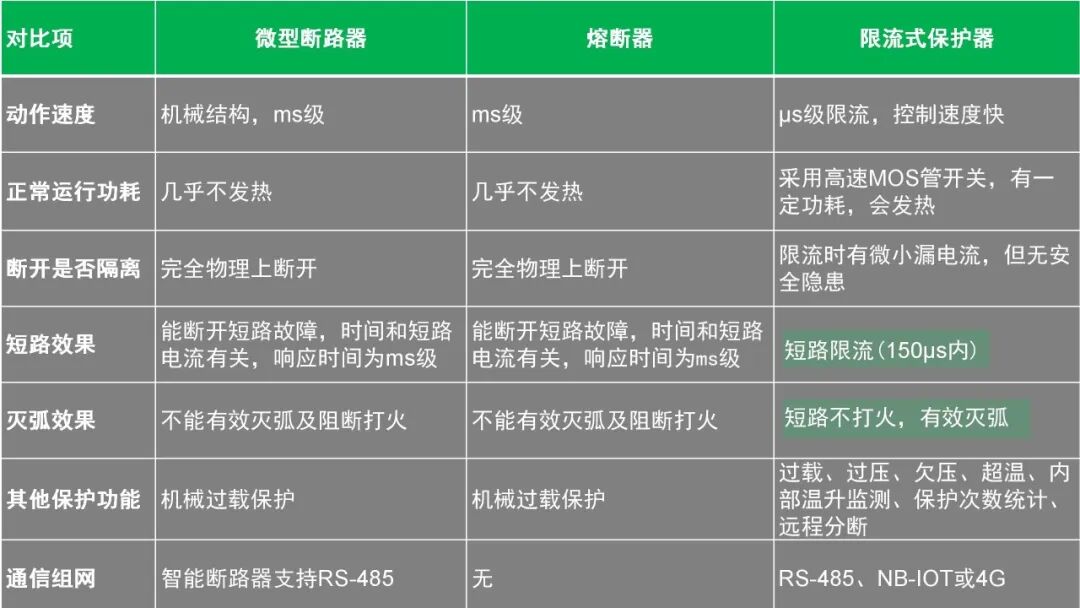

断路器、熔断器和限流式保护器三者功能对比：

下面对断路器、熔断器和限流式保护器的短路保护原理和时间进行分别说明。

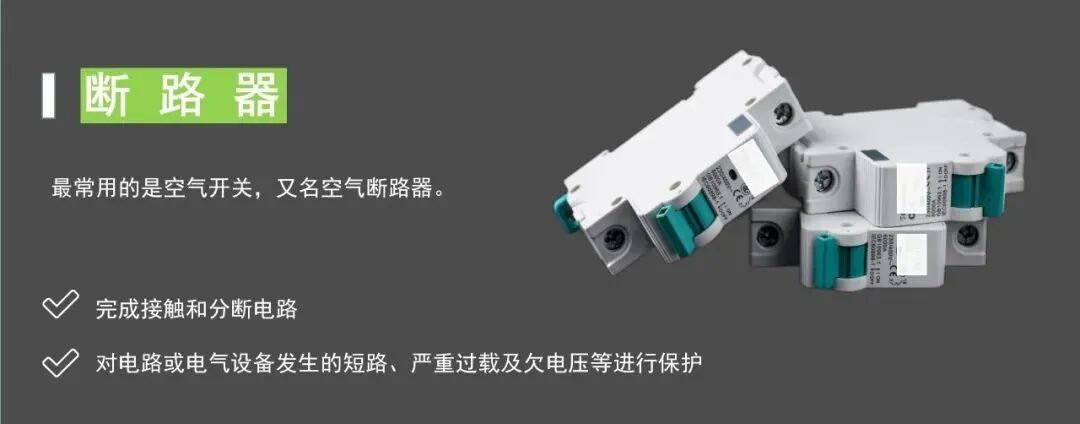

器

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器，但能使热元件产生一定热量，双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

产品简介：中甲电气MG-CLP灭弧式电气防火保护装置适用于各类专业市场、大型商场、文保单位、宗教场所等。供应黑龙江七台河电气防火限流保护器源头厂家

当线路发生短路或严重过载电流时，短路电流瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三幅主触头分断，切断电源。

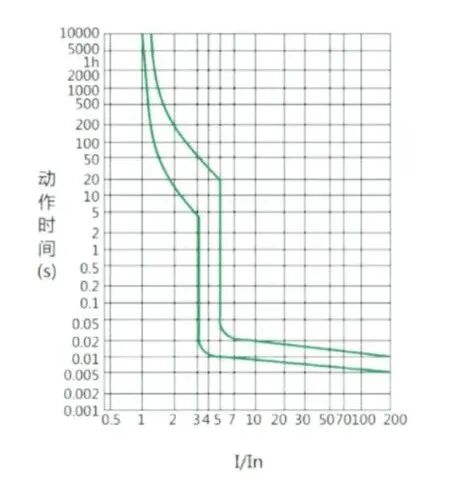

空气开关开的曲线如下：

过载跳闸的响应时间在秒级，短路保护的门限值一般是3In或者5In，响应时间在10ms~20ms之间。

当电路发生故障或异常时，丝就会在电流异常升高到一定的高度和一定的时间之后，自身熔断切断电流，从而起到保护电路运行的作用。

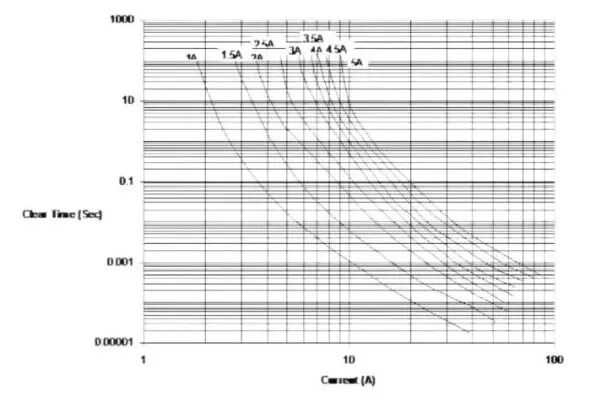

常规使用的熔断式丝的时间特性曲线如下图：

可以看出丝的熔断时间是和瞬时短路电流大小的平方正相关，空气开关的时间相对线性，因此熔断器时间在某一电流值下是比空气开关反应慢；在某电流值以后，时间比空气开关反应快，整体时间为ms级。

应现行《电气火灾监控》GB14287.6中相关规定；替代电气防火限流式保护器ASCP200-40B短路限流灭弧保护过载

下面以深圳中电电力技术股份有限公司的PMC-T412电气防火限流式保护器为例进行限流式保护器，选用20A规格选型。

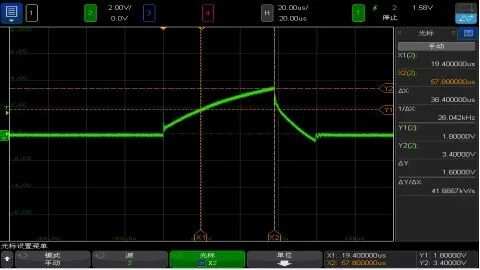

的波形如下：

采用15mΩ进行电流取样，通过电阻上的电压计算出短路电流，短路电流从0A上升到120A时间为19.4μs，从120A到电流达到峰值226A关断，时间为38.4μs。整个响应时间为57.8μs，在同等情况下比空气开关和熔断器的响应时间要快很多。

220V末端用电回路中，由于安装有断路器和熔断器，如果发生短路故障，将通过断路器电磁脱扣或熔断器熔断的进行保护，分断短路电流速度为ms级。

而短路电流很大，短路点短路能量的迅速会产生电弧火花，在易燃易爆或部分重要供电的存在隐患，应安装限流式保护器。

电气防火限流保护器 中甲电气ASCP200-20D短路灭弧保护装置幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置中甲电气MG-CLP电气防火限流式保护器。供应黑龙江七台河电气防火限流保护器源头厂家
