高压离心风机

9-19高压离心风机结构特点

离心式风机由机壳、主轴、叶轮、轴承传动机构及电机等组成。

1.机壳：由钢板制成坚固可靠，可为分整体式和半开式，半开式便于检修。

2.叶轮：由叶片、曲线型前盘和平板后盘组成。

3.转子：应做过静平衡和动平衡，保证转动平稳，性能良好。

4.传动部分：有主轴、轴承箱、滚动轴承及皮带轮(或联轴器)组成。

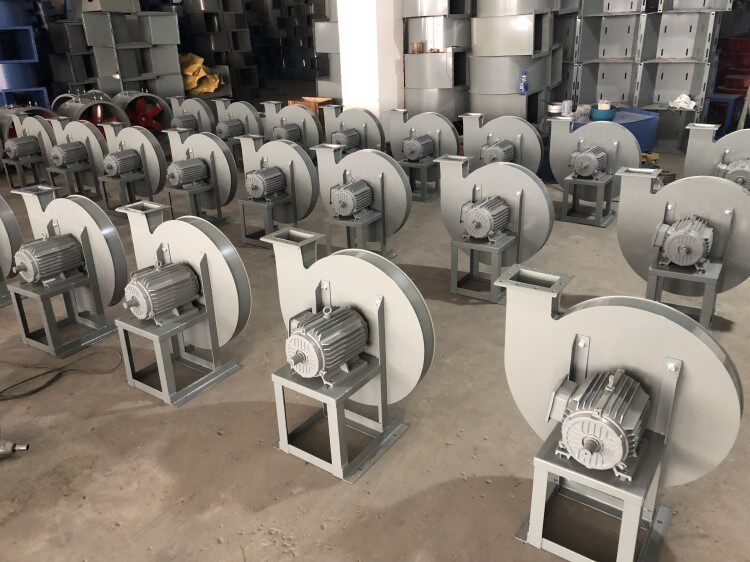

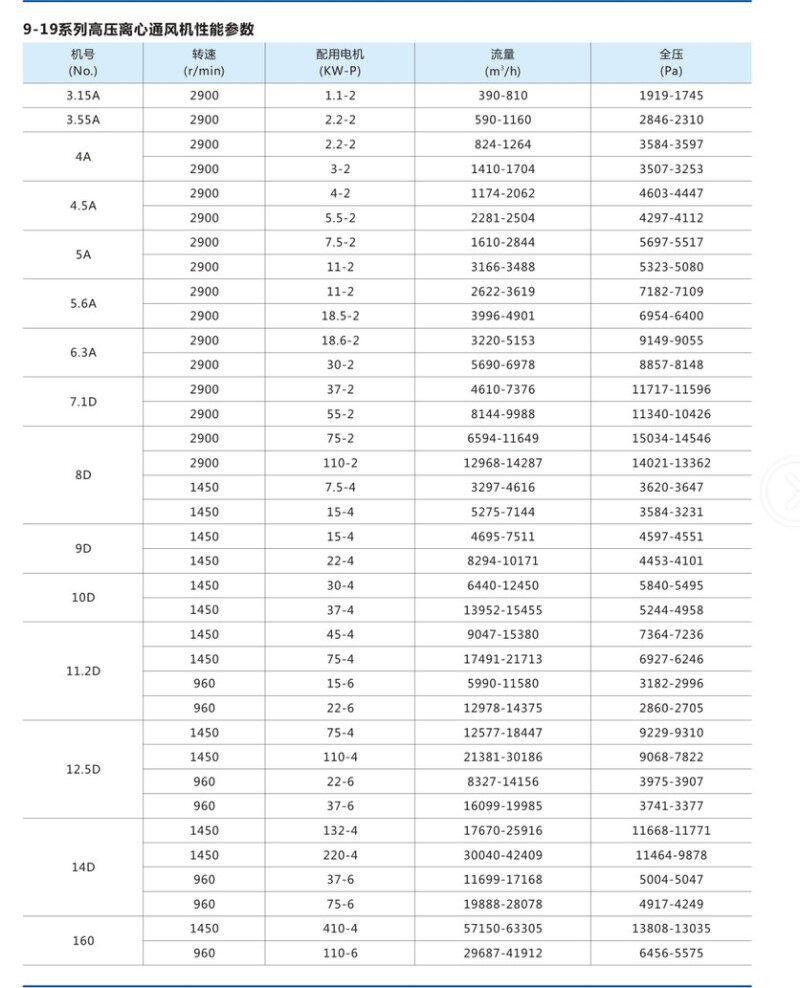

9-19 高压离心风机形势

本通风机为单吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、

14、16共13个机号。

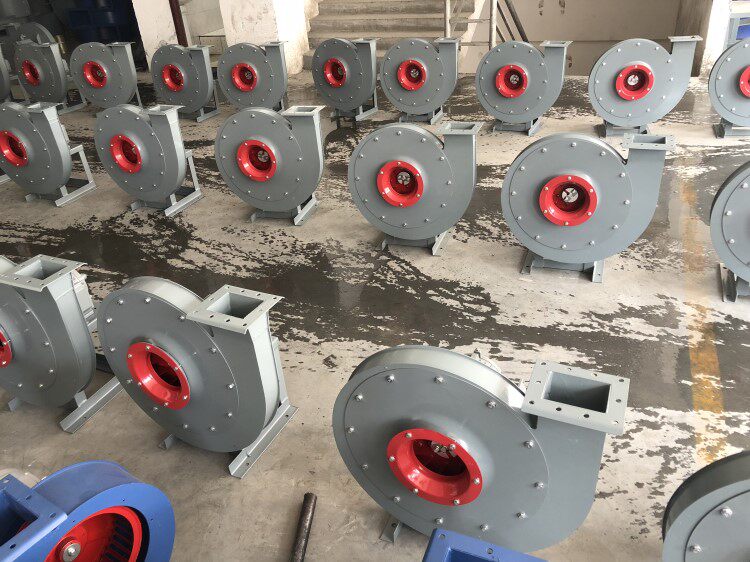

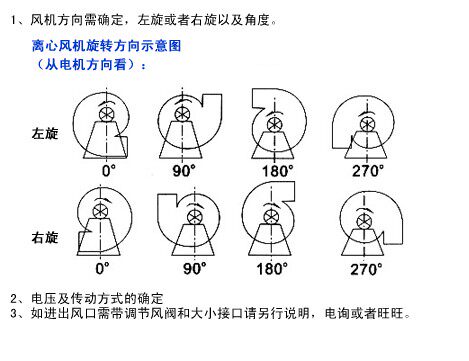

通风机可制成右旋和左旋两种型式。从电机一端正视，如叶轮顺时针旋转称右旋风朵，以“右”表示；逆时针旋转称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°，45°，90°，135°，180°，225°共六种角度。

风机的传动方式为A式（NO4-6.3）和D式(NO7.1-16)两种。

离心风机可制成右旋和左旋两种型式。从电动机一侧正视:叶轮顺时针旋转，称为右旋转风机;叶轮逆时针旋转，称为左旋转风机。

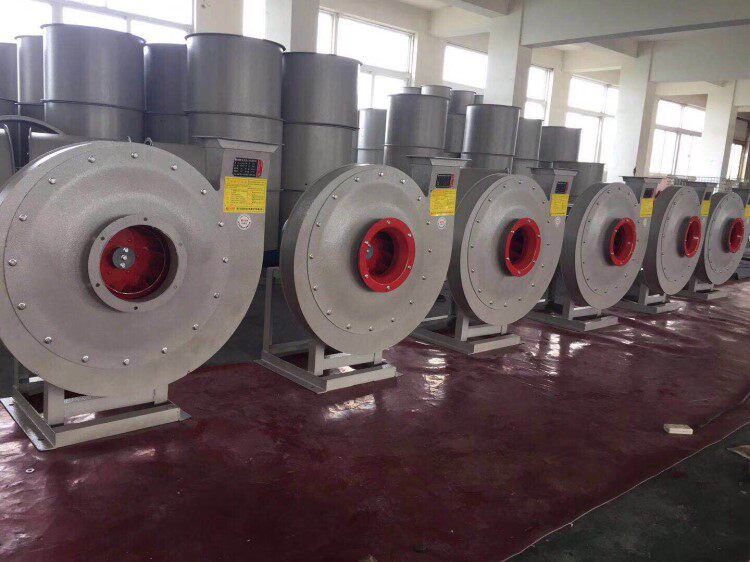

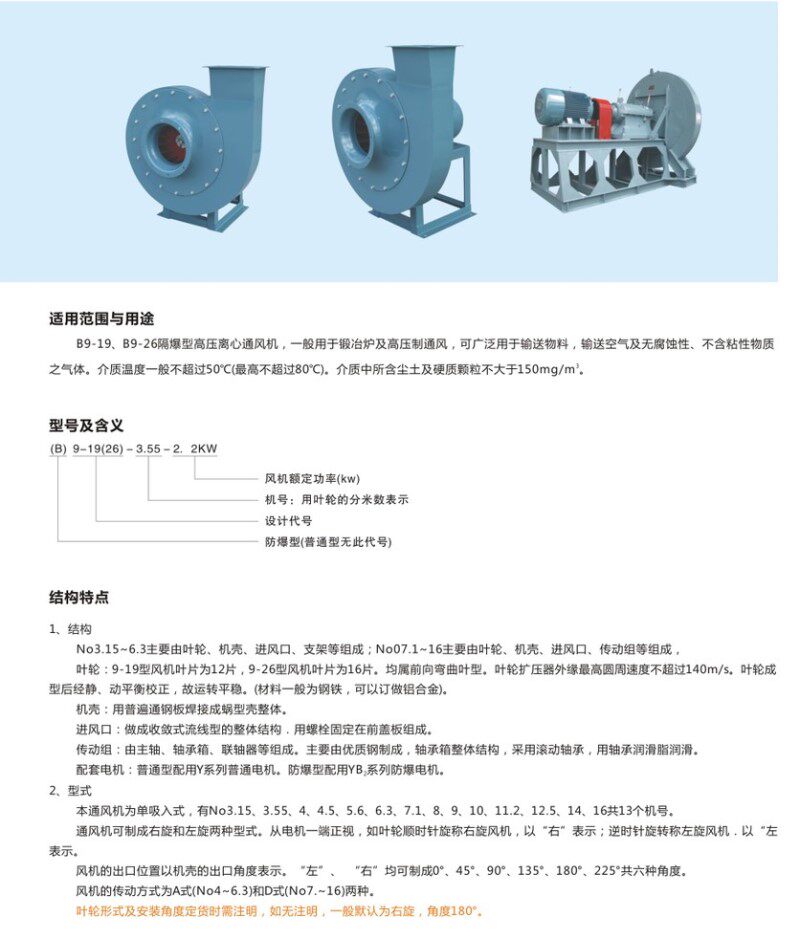

9-19高压离心风机的应用

一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质的气体。介质温度一般不50℃（高不80℃），介质中所含尘土及硬质颗粒不大于150mg/m3 。离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。

离心风机的工作原离心风机理与透平压缩机基本相同，均是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。

9-19系列高压离心通风机安装指南

1、安装前应检查叶轮及机壳有无因运输而顺坏变形，检查各联接处是否紧固，否则应待修复后方可安装使用。

2、安装风机进出风口应有足够的强度、刚性、稳定性和耐久性。

3、风机必须紧固安装，必须使用风机或电机的地脚螺栓孔进行安装。

4、严禁使用进出风口法兰作为安装受力件，风管重量应该另外有刚性支撑承受。

5、在进、出风口前后两倍风轮直径长度范围内有弯头或其管道截面发生突然变化时将引起管道阻力急剧增加，应尽量避免。

6、电源必需保证三相均衡，无缺相等缺陷。电压可在额定电压的±5%以内波动。

7、电机接线必需有专业人士负责，确保正确的接线。

8、安装时应该考虑杂物进入风机内部导致的致命损坏，而设置相应的防护件。

9、管网系统中好能够增加风量调节阀门，以便调节风机工况点。

9-19高压斜流离心通风机使用、维护及注意事

1、风机使用前，首先应检查风机及管道内有无妨碍转动的物品。

2、正式用风机前必需进行试机，并确定以下项目：

A、接线正确。 B、风机无异响。 C、功率不超载

D、风机旋向于标示相同。 E、全开试机不能3分钟。

3、风机不能再进出风口均不接管道的全开情况下使用，否则电机会因超载而烧毁。

6、所输送的气体：

（1）不允许有较粘性的物质。

（2）介质中所含的尘土硬质粒物不能大于150mg/m3。

7、风机不能过于频繁的启动、停止，否则会导致电机烧毁。

8、不要让杂物堵住电机散热扇进出风口及电机表面的散热齿，防止因为电机散热不良而导致的电机烧毁。

9、定期清理风轮表面积积尘及油污，防止风轮动平衡遭到破坏而引起振动加剧.
