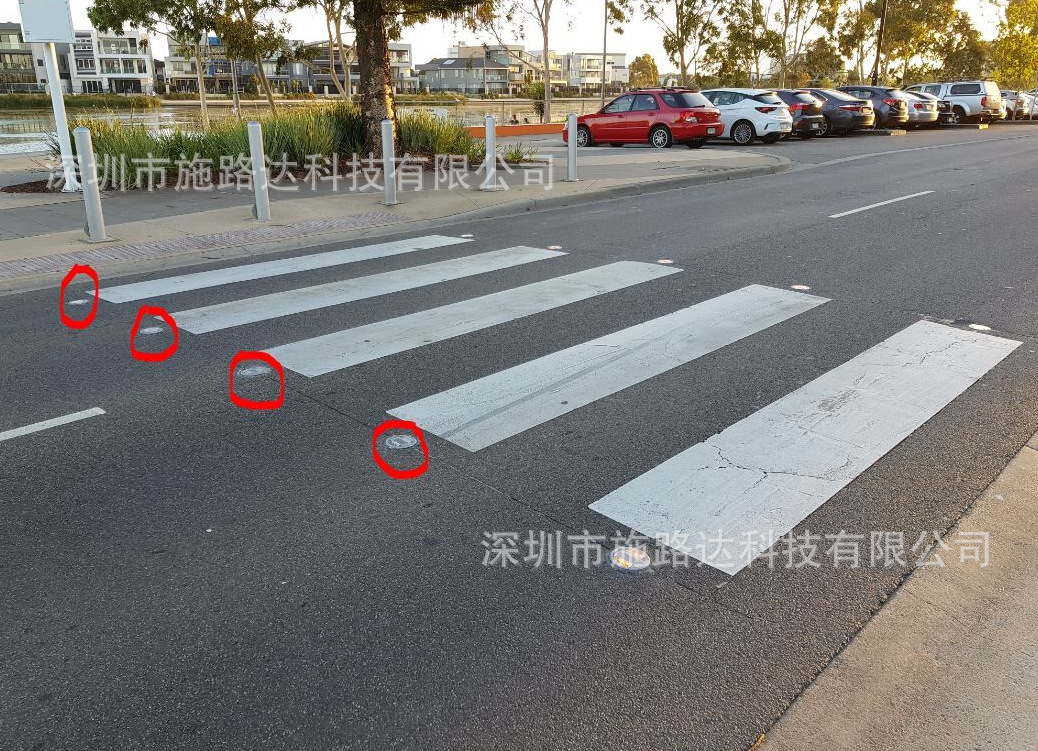

有源式红绿灯同步智慧斑马线系统

作者: 衷峰林来源: 深圳市施路达科技有限公司查看联系方式查看评论 2020/7/13 15:27:43

一、主要功能及特点：

●灯座采用压铸铝材料，表面采用喷塑工艺，具有重量轻、防水、抗强震、耐腐蚀等特点。

●灯罩使用加厚PC材料，具有特别好的抗冲击强度、耐腐蚀、抗UV、热稳定性、阻燃性。

●光源LED，采用进口的长寿命、低功耗、高效率的芯片封装。

●路面平行设计，嵌入式安装，安装后与路面高出约3MM，路面齐平安全。

● 工作稳定，低维护成本。

●电源引线：两边出线一米或底部出引线一米(引线长度可订制)。

二、产品参数表

产品型号：	SRD-V613
外壳材料：	压铸铝+聚碳酸脂PC塑料
产品规格：	直径136*高53mm
产品重量：	0.78KG
LED透镜：	一体成形PC透镜

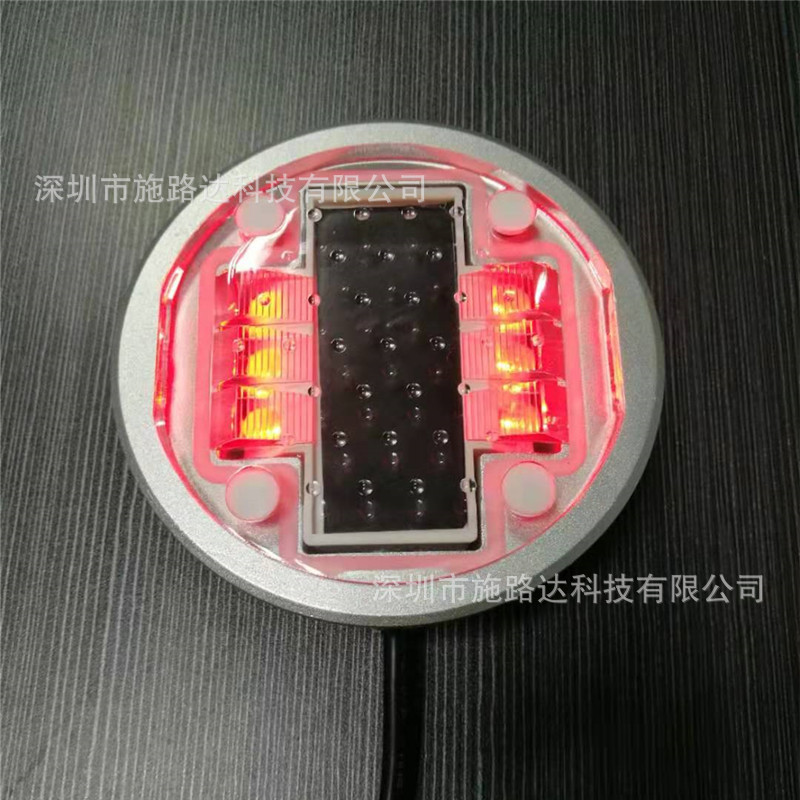

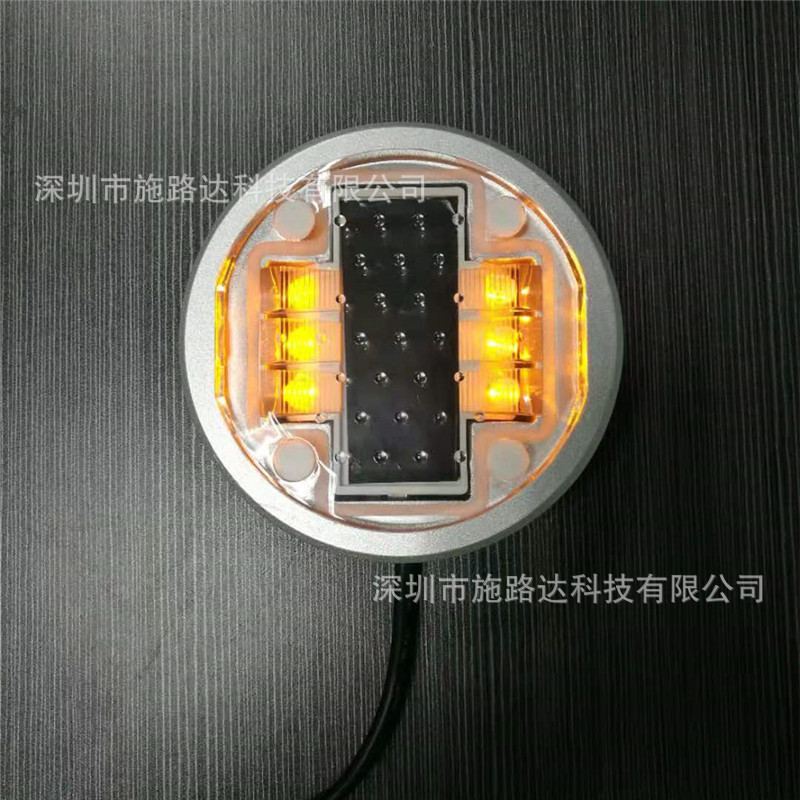

LED颜色：	白色\黄色（或按客人颜色如蓝色、绿色、红色、双色定做）
LED发光强度：	白色：22cd / 黄色 24cd /
使用寿命:	约80,000h
工作电压：	DC 12V或24V 通用
产品功耗：	6颗LED功耗≤0.45VA,20mA ,
防护等级:	﹥IP67，金属防水接头。
连接技术:	两边各引出线60cm长的2x0.5mm²国标线或底部出单线
产品承重:	静态承压25吨
特色优点:	安装后可更换

三、安装方法（供参考）

1．定位：做好安全警告设施。确定安装产品和线路位置，量好相互的间距，保证各位置纵向在一条直线上，安装距离与设计要求为准，安装处平整、干燥、无缝隙。

2. 打孔：以钻孔机钻一直径126mm，深50mm之圆孔（机器上定位）；以挖杆挖掉沥青块；以鼓风机或海绵清洁孔位；以固定高度之模具(或用产品)测试孔位深度是否适合并整平孔位，若不平则以小石子垫平。高度以放入产品后不高于路面为准。
3.拌胶环氧（或水泥）：道钉专用A胶和B胶，A胶和B胶的配比是1:1（如：A胶1公斤，B胶1公斤）胶水一定要搅拌均匀，色泽一致。将胶或水泥倒入孔位；
4. 将产品装入孔内，并旋转调整LED灯对准要求方向，用胶或水泥要适中，既粘牢灯，又不要溢出太多（溢出部分及时用布擦掉）把胶水涂在灯底部和灯安装位路面再以橡胶锤轻锤道钉顶部使其平整，完全固定。

5.接线：接线前，请确认电源电压与灯具电压相同。

6.按照电缆线上标签对应标示正确连接电源线，区分正负极。

7.接好线后，检查接线无误后，方可接通电源，接通电源后，灯开始正常工作。
