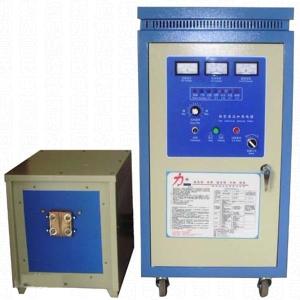

高频钎焊机

[编辑日期:2015/8/18 16:05:09]

高频钎焊机是通过感应电流把焊接物加热到一定温度使焊料熔化,从而把两种一样材质或不同材质的金属连接在一起的感应加热设备。高频钎焊机的钎焊过程:表面清洗好的工件以搭接型式装配在一起,把钎料放在接头间隙附近或接头间隙之间。高频钎焊机: high frequency brazing machine高频钎焊机是通过感应电流把焊接物加热到一定温度使焊料熔化,从而把两种一样材质或不同材质的金属连接在一起的感应加

高频钎焊机:

high frequency brazing machine

高频钎焊机高频钎焊机是通过感应电流把焊接物加热到一定温度使焊料熔化,从而把两种一样材质或不同材质的金属连接在一起的感应加热设备。高频钎焊机的钎焊过程:表面清洗好的工件以搭接型式装配在一起,把钎料放在接头间隙附近或接头间隙之间。当工件与钎料被加热到稍高于钎料熔点温度后,钎料熔化(工件未熔化),并借助毛细管作用被吸入和充满固态工件间隙之间,液态钎料与工件金属相互扩散溶解,冷疑后即形成钎焊接头。

高频钎焊机主要的加热方式有烙铁加热、火焰加热、电阻加热、感应加热、浸渍加热和炉中加热等。高频钎焊机在钎焊时常用的工艺方法较多,主要是按使用的设备和工作原理区分的。如按热源区分则有红外、电子束、激光、等离子、辉光放电钎焊等;按工作过程分有接触反应钎焊和扩散钎焊等。接触反应钎焊是利用钎料与母材反应生成液相填充接头间隙。扩散钎焊是增加保温扩散时间,使焊缝与母材充分均匀化,从而获得与母材性能相同的接头。几乎所有的加热热源都可以用作钎焊热源,并依此将钎焊分类。

1、热锻它主要是对工件加热到一定温度后(根据材质不同加热温度也不同),通过冲床、锻床或其他形式把工件锻压成其他形状。例如:表壳、表胚、拉手、模具附件、厨房餐具用品、工艺品、标准件、紧固件、机械零件加工、铜锁、铆钉、钢钎、钎具的热挤压等等。

2、热配合它主要是指不同种金属之间或金属与非金属之间通过对金属的加热,利用热扩张或热熔解的原理使两者连接在一起。例如:电脑散热器的铜芯与铝片、喇叭网的埋值焊接、钢塑管的复合、铝箔的封口(牙膏皮)、电机转子、电热管封口等等。

高频钎焊机工作原理是:首先在高频焊接机内由一整套独特的电子线路,将从电网输入进来的低频交流电(50Hz)转变成高频交流电(一般在20000Hz以上)。高频电流加到电感线圈(即感应圈)后,利用电磁感应原理转换成高频磁场,并作用在处于磁场中的金属物体上;利用涡流效应,在金属物体中生成与磁场强度成正比的感生电流,此涡流受集肤效应影响,频率越高,越集中于金属物体的表层。涡流在金属物体内流动时,会借助于内部所固有的电阻值,利用电流热效应原理生成热量。 ? ?这种热量直接在物体内部生成的。 ? ?所以,加热速度快,效率高。可瞬间熔化任何金属物。而且加热速度和温度可控。

1、采用IGBT固态逆变技术,高效节能,输出功率大。

2、100%负绩率设计,可连续24小时工作。

3、数字锁相技术,实现频率自动跟踪。

4、模块化设计,安装简单,操作方便,无需调试。

5、保护功能完善,可靠性高,易维修。

6、采用了谐振变频技术使设备整机效率≥95%,效率高。

7、可取代其它加热方式(如气体、焦煤、油炉、电炉、电子管高频等),节能环保。

8、加热快:快加热速度不到1秒,并且加热速度可以调节控制。

9、适用广:可加热工种金属工件。(根据工件形状不同而制作感应圈)

10、耗电省:热效达95%以上,因而较其它加热方式(如煤气、氧气、乙炔、焦煤、电炉、电子管高频等)均节能。

11、效果佳:工件表面加热均匀,升温快,减少了工件表面氧化层及工件之变形程度。

12、效率高:设备有自动设定功能,操作可以一人完成,从而较少了工序,提高效率。

13、占地少:设备体积小,重量轻,占用空间不足半立方,便于搬动和移动。

14、操作易:数控型设计,整机无需调试,安装、操作十分方便,5分钟即可学会。

15、环保好:无噪音,污染及明火,更易满足环保和消防之要求。

热处理(表面淬火):

高频钎焊机应用组图它主要是通过对工件的加热等处理后使得金属材质的硬度发生变化,具体应用如下:

1、 各种五金工具、手工具。如钳子、板手、锤子、斧头、旋具、剪刀(园艺剪)等的淬火;

2、 各种汽车、摩托车配件。如曲轴、连杆、活塞销、链轮、铝轮、气门、摇臂轴、传动半轴、小轴、拔叉等的淬火; 3、 各种电动工具。如齿轮、轴心;

4、 机床行业类。如机床床面、机床导轨等的淬火;

5、 各种五金金属零件、机械加工零件。如轴类、齿轮(链轮)、凸轮、夹头、夹具等的淬火;

6、 五金模具行业。如小型模具、模具附件、模具内孔等的淬火。

退火(回火、调质):

1、各种不锈钢行业的退火。如不锈钢盆、罐的退火拉伸、退火卷边以及水槽的退火、不锈钢管、不锈钢餐具、不锈钢杯等;

2、其他各种金属工件的退火。如高尔夫球头、球杆、铜锁头、五金铜配件、菜刀把、刀刃、铝锅、铝桶、铝散热器以及各类铝制品。

30kw高频钎焊机技术参数:

型号WH-VI-30输入功率30kw
输入电压342-430V大输入电流55A
冷却水,流量15L/min(0,1mpa)振荡频率15-40KHZ
冷却水压0,1-0,3Mpa设备体积580×,280×,510mm3
设备重量45±,5%kg水温保护点50℃

1.每周用压缩空气或风机吹净,电路板用毛刷清扫、吹净等。

2.每 3-6个月用专用除垢剂清洗一次机器水路,当机器频繁水温报警时,观察出水口水流量明显减少时应立即清洗,除垢剂选用普通汽车水箱除垢剂,按1/40比例稀释后直接泵入设备水路进行清洗。

3.严格执行先通水后通电的原则,工作过程中严禁缺水,设备内部及感应器用冷却水水质和压力必须达到要求。为避免阻塞冷却管道,如采用水泵供水,在水泵进水口安装过滤网,冷却水温度不能高于 47℃,水流量 10T/h(建议使用软化水。如果负载率为 100%时,冷却水的水温必须低于 40℃,使用水循环与软化水,气温低于 0℃设备不使用时把设备内循环水放掉防止管道被冻裂。

4.感应器和多匝感应器保持清洁,防止匝间短路,变压器接触面和感应器连接板应干净无氧化确保良好的导电性。感应器更换时。停止加热后方可进行,变压器接触面和感应器连接板用砂纸打磨干净确保接触良好。

5.防触电,请确保机壳按电工规范可靠接地,先通水、检测水压及有无漏水现象。然后再通电,待面板直流电压表显示为 500V 以上时,方可开启面板电源开关。

6.设备应避免阳光、潮湿、粉尘、暴晒和雨淋等。

1、机房应通风良好,保持清洁、整齐和干燥。设备必须有两人以上方可开机操作,并指定操作负责人。操作人员应熟悉和遵守淬火设备操作规程,并穿戴好规定的防护用品。工件应去除毛刺、铁屑和油垢,否则容易产生打弧,操作时也要防止工件与感应器接触产生打弧。使用高频淬火机床,应注意电气、机械和液压传动等的安全操作规程。设备需由专人修理,修理前用放电棒对电容器等进行放电。严禁带电抢修。

2、为防止大工件高感应加热时炸裂伤人,操作时必须严格遵守高频热处理操作规程和相应的大件热处理工艺规程。应先对大工件逐件进行超声波探伤,凡探伤后发现有白点、严重偏析和疏松等缺陷的工件,禁止用高频设备加热。工件应去除毛刺、铁屑和油污,以防止打弧。生产操作中,必须指定负责人,操作者必须熟悉和遵守高频感应加热设备操作规程。

3、高频钎焊机,是用工业电频率、低电压、大电流,对大型工件进行加热淬火或正火。使用时应遵守安全用电规则。
